5080 kartonli bosma flekso plastinka yasash mashinasi
FL5080 kvadrat nuqtani chiqarish uchun 256CH lazerli valf boshini oladi.
Plastinaning maksimal o'lchami 50 dyuym * 80 dyuym (1270 * 2032 mm).

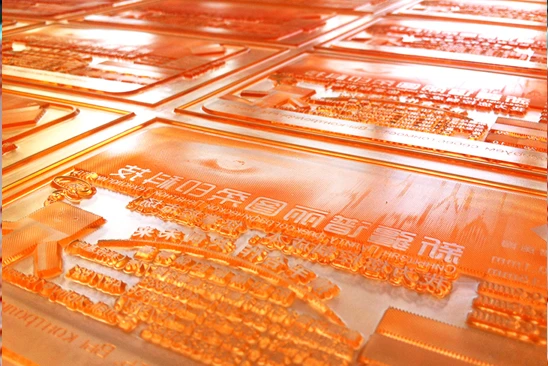

Plastinka turi: Quruq ablasyon plyonkasi, raqamli suv bilan yuvish uchun bosma plita. Raqamli suv yuvish flekso plitasi, Raqamli erituvchi yuvish flekso plitasi. Ilovalar: gofrirovka qilingan kartonni chop etish, flekso fotopolimer plastinka tayyorlash
- Tez yetkazib berish
- Sifatni tekshirish
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
5080 kartonli bosma flekso plastinka yasash mashinasi
1. Ilova
FL5080 Flexo CTP mashinasi gofrirovka qilingan paketlarni chop etish yoki Flekso plastinka tayyorlash markazi uchun ishlatiladi. Bu issiqlik korroziv plyonka, raqamli relyefli bosma plita (suv bilan yuvish), raqamli flekso plastinka (suv bilan yuvish), raqamli flekso plastinka (erituvchi asosidagi) yoki termal PS plitasi va boshqalarni ochishi mumkin.
256CH lazer klapan boshiga ko'ra, flekso CTP plastinkani yuqori aniqlikdagi va boy kvadrat nuqta chiqishi bilan ishlab chiqishi mumkin.
2. Xarakteristik
1) Foydalanish oson:
Plitani qo'yganingizdan so'ng, siz qilishingiz kerak bo'lgan yagona qadam - plastinka yuklashni bir necha soniya ichida tugatish uchun tugmani bosish.
2) Avtomatik fokuslash: Mashina 0.15 mm dan 1,7 mm gacha bo'lgan turli qalinlikdagi plastinka uchun ishlatilishi mumkin. Dinamik avtofokus tizimi aniq nuqtani ta'minlash uchun doimo aniq fokusni ushlab turadi.
3) Barabanning avtomatik muvozanat tizimi baraban balansi blokini bir holatga moslashtirish uchun 5 soniyadan ko'proq vaqtni oladi, barabanni yuqori tezlikda aylanishda barqaror qiladi.
4) Lazer kanalini avtomatik almashtirish: Har qanday lazer kanallari buzilganda, lazer kanalini avtomatik almashtirish tizimi to'xtovsiz ishlab chiqarishni ta'minlash uchun ishlayotgan eng uzun ketma-ket kanal orqali chiqishni davom ettirishi mumkin.
5) Chiziqli vosita: aniqroq, sodda va ishonchli.
6)Long lifetime and warranty of spare parts: Laser Lifetime:>10000h
3. Spetsifikatsiya
|
Model |
VULKAN-5080S |
VULKAN-5080F |
|
Oshkora qilish usuli |
Tashqi baraban |
|
|
Tasvirlash tizimi |
1064nm tolali lazer qurilmasi (H256 boshlari) |
|
|
O'tkazish qobiliyati |
5080 dpi da 3 kvm/soat |
5080 dpi da 5 kvm/soat |
|
50 * 80 dyuym, 45 daqiqa davom etadi |
50 * 80 dyuym, 30 daqiqa davom etadi |
|
|
Ochiq o'lcham |
Maksimal o'lcham 1270 * 2032 mm, min. Hajmi 200 * 200 mm |
|
|
Media turi |
Quruq ablasyon plyonkasi, Raqamli suv yuvish uchun matbaa plitasi. Raqamli suv yuvish flekso plitasi, Raqamli erituvchi yuvish flekso plitasi |
|
|
Plitalar qalinligi |
0.140 mm dan 6,35 mm gacha |
|
|
Rezolyutsiya |
5080DPI (2540DPI bilan mos keladi), 10160DPI ni qo'llab-quvvatlash uchun kengaytirilishi mumkin |
|
|
Plitalarni yuklash |
Avtomatik/qo'lda plastinka yuklash |
|
|
Sof og'irlik |
2500 kg |
|
|
Mashina hajmi |
2970*1705*1537mm (L*W*H) |
|
|
Quvvatlantirish manbai |
Uch fazali kuchlanish: 380V, Maks. Quvvat (eng yuqori qiymati) 16 kVt |
|
|
Operatsiya |
tavsiya etiladi:15-30 daraja , Maks.21-25 daraja , namlik:40-70% |
|
CTP dumaloq nuqta va ekran nuqtasi o'rtasidagi farq
Tasvirga olish uchun dumaloq nuqtadan foydalanilganda yorug'lik nuqtasi o'lchamining diametri tasvir nuqta o'lchamiga mos kelishi kerak. Misol uchun, 5080 dpi uchun tasvir nuqta piksel o'lchami 5umx5um bo'lib, kvadrat maydonga o'xshaydi. Shunday qilib, agar diametri 5u bo'lgan dumaloq yorug'lik nuqtasi ishlatilsa, yorug'lik kvadrat maydonning to'rtta burchagini ochib bera olmaydi. Yorug'lik nuqtasi tasvirning to'liq piksel maydonini ko'rsatishi uchun dumaloq nuqta diametri kvadrat maydonining diagonal uzunligiga teng bo'lgan kattaroq hajmdan foydalanishi kerak. Bu 7,07 um, bu quyida ko'rsatilganidek, nuqta o'lchamidan 1,414 marta.
5 um diametrli nuqta o'lchami to'liq kvadrat maydonni ochib bera olmaydi, 7 um diametrli dog' o'lchami esa bir-biridan oshib ketadigan ba'zi joylarda kiruvchi ta'sirga olib keladi. Bu shunday yoy shaklidagi chekka bilan tartibsiz tasvirni yaratadi.
Shunday qilib, ba'zi optikani ishlab chiquvchilar 7,07 um diametrli o'lchamdan foydalanish o'rniga yorug'lik nuqtasining optimal diametrini tanlashga harakat qilishadi. Biroq, nuqta o'lchamining qaysi diametri tanlangan bo'lishidan qat'i nazar, sifatda hali ham ba'zi kamchiliklar mavjud.
To'rtburchak nuqta shakli uchun u ishlab chiquvchilarga quyida ko'rsatilganidek, to'liq kvadrat maydonni to'liq ochib beradigan 5umx5umum o'lchamdagi joyni to'g'ridan-to'g'ri tanlash imkonini beradi.
|
Model |
FL800E FL800S |
FL1500 |
|
Lazer kanali |
16-kanal 32-kanal |
32-kanal |
|
Chiqish tezligi |
1.25m2/h 2.5m2/h |
1.8-2.0m2/h |
|
Maks. Kenglik |
800 mm x 660 mm 800 mm x 660 mm |
1524 mm x 1067 mm |
|
Plitalar qalinligi |
{0}}.15mm – 1.7mm 0.15mm – 1.7mm |
0.95mm – 3.84mm |
|
Lazer quvvati |
Yuqori quvvatli yarimo'tkazgichli lazerli diod |
Light Valve lazer |
|
Plitalar turi |
Raqamli relyefli flekso plastinka (suv bilan yuvish), Raqamli flekso plastinka (suv bilan yuvish), Raqamli flekso plastinka (erituvchi bilan yuvish) Po'lat asosidagi raqamli plitalar (suv/spirtli yuvish mumkin) |
Raqamli flekso plastinka (suv bilan yuvish va erituvchi bilan yuvish) |
|
Ilova |
Yorliq va savdo belgisi |
savdo belgisi |
|
Rezolyutsiyalar |
4000 dpi |
2540 yoki 5080 dpi |
|
Plitalarni yuklash |
Qo'lda yuklash va tushirish |
Qo'lda yuklash va tushirish |
|
Interfeys |
USB2.0 |
USB2.0 |
|
Fokusni sozlash |
Dinamik avtofokus |
Dinamik avtofokus |
|
Qurilma hajmi mm(GxDxY) |
1630x1170x965 1630x1170x965 |
2410x1240x1120 |
|
Sof og'irlik |
800KGS 800KGS |
1300KGS |
|
Quvvat |
220V/50Hz, 60Hz, asosiy kadr 0,6KVt+Vakuum 1,1KV |
|
|
Atrof-muhit |
Tavsiya etilgan harorat: 18-30 daraja Namlik: 10%-80% |
|
