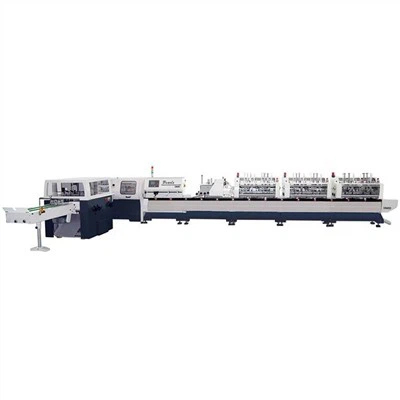

8Station Kitobni bog'lovchi egar tikish liniyasi SH300
Stitchhero SH300 egar tikish tizimi Xitoyda birinchi bo'lib mexanik uzatish milini almashtirish uchun elektron mildan foydalangan holda milsiz uzatish boshqaruvidan foydalanadi, bugungi kunda foydalanuvchilarning eng dolzarb majburiy ehtiyojlarini qondira oladi va bog'lash uchun tez va samarali ishlab chiqarish imkoniyatini beradi. Stitchhero SH300 egar tikish liniyasi quyidagi yagona mashinalardan iborat: DY480 tikuv birligi, ZYDY480 yig'ma tikuv birligi, DQ12 egar tikish birligi, QSD12 uch tomonlama kitob kesish birligi, SZQveyor SH300 boshqaruv qutisi va e3-konstruktiv qutisi0.
- Tez yetkazib berish
- Sifatni tekshirish
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
Kitobni bog'lashEgar tikishTizim 8 ta stantsiya, 4 ta tikuv boshi, shtrix-kod bloki bilan Stitchhero SH300 egar tikish tizimi Xitoyda birinchi bo'lib mexanik uzatish milini almashtirish uchun elektron mildan foydalangan holda milsiz uzatish boshqaruvini qo'llaydi, bugungi kunda foydalanuvchilarning eng muhim majburiy ehtiyojlarini qondira oladi va bog'lash uchun tez va samarali ishlab chiqarish imkoniyatini beradi. an'anaviy bosma mahsulotlar. Stitchhero SH300 egar tikish liniyasi quyidagi bitta mashinalardan iborat:DY480 tikuv birligi,ZYDY480 katlamali tikuv birligi,DQ12 egarni tikish moslamasi, QSD12 uch tomonlama kitobni kesish moslamasi, SZQ480 chiziqli konveyervaSH300 elektr boshqaruv qutisi. u Katta piktogramma asosidagi SIMENS sensorli ekrani orqali qulay va oson ishlash. u Tikuv formatlarining katta diapazoni: 130*80mm dan 4 gacha65*300mm(kesilgan kitob hajmi). u Soatiga 12,{2}} tsiklgacha yuqori tezlik va yuqori mahsuldorlik. u Ishonchli va aniq tikuvni ta'minlash uchun keng qamrovli sifat nazorati tizimi. u To'xtovsiz ishlab chiqarishni ta'minlash uchun noto'g'ri imzo uchun eshikni rad eting. u RHohner tikuv boshlari va yuqori sifatli Evropa ehtiyot qismlari bilan obust konstruktsiyasi. Idoralar sertifikati bilan Evropa standarti
|
Texnik xususiyatlari | |||
Model | Stitchhero SH300 | ||
Maks.kesilmagan varaqhajmi | Yagona sahifa: 480 x 320 mm; Ikki sahifali: 480 x 320 mm | ||
Minimal bogʻlovchi oʻlcham | Yagona sahifa:158 x 110 mm; Ikki sahifali: 206x110mm | ||
Maks.kesilgan varaq o'lchami | Yagona sahifa: 475 x 300 mm; Ikki sahifali: 2x234x300mm | ||
Min.kesilgan varaq o'lchami | Yagona sahifa: 148 x 105 mm; Ikki sahifali: 2x95x105mm | ||
Maks. kitob qalinligi | 10 mm | ||
Ikki vintning min.markazi masofasi | 45 mm | ||
Ishlatilgan sim | 25# | ||
Maks. mexanik tezlik | 10000c/h | ||
Quvvatlantirish manbai | Asosiy dvigatel: 15 KVt, vakuum pompasi 4KWx2; 3 fazali 380V, 50Hz | ||
Havo ta'minoti | 0,8Mpa, 1,2m³/min, 11KVt | ||
Og'irligi | 7 tonna | ||
Mashinaning o'lchami | 10160 x 4750 x 1650 mm | ||
Variantlar
1. Shtrix-kod birligi
2. Qo'shimcha ikkita aylanadigan oziqlantiruvchi
3. Har bir qo'shimcha Hohner M45/6 tikuv boshi
| Sakkizaylanuvchi feeders Barcha oziqlantiruvchilar mobil va qo'lda oziqlantirish uchun orqaga egilishi mumkin, bu esa maxsus imzo tikishni amalga oshirishga imkon beradi. Min. Imzo hajmi: 138x105mm Maks. Imzo hajmi: 475x300mm Past/baland folio aylanalari yoki hatto keng diapazondagi turlarga ega imzolar tutqichlar yoki so'rg'ichlar tomonidan ochilishi mumkin. Oziqlantiruvchi o'lchagichlar va havo miqdori osongina sozlanishi mumkin. |
| A ishonchli qopqoq papkasini oziqlantiruvchi Muqova oldindan belgilangan chiziq bo'ylab chizilganidan so'ng, u chizilgan chiziq bo'ylab buklanadi, keyingi yaxshi yig'ilgan kitob blokiga beriladi va keyin yaxshi yig'ilgan kitob egar tikish stantsiyasiga o'tkaziladi. |
| Sensorli ekran (Siemens) stantsiyasi Mahsulot monitoringi, nosozlik diagnostikasi va sifat nazorati uchun piktogramma asosidagi sensorli ekran boshqaruv stantsiyasi.
|
| Tikuv birligi Qalinlik bo'yicha inspektor faqat to'liq to'plangan kitoblarni tikish va kesishni kafolatlaydi. O'tkazib yuborilgan, ko'p oziqlangan, egilgan imzo, tikuvsiz yoki imzosiz aniq aniqlanadi. Rose'ning tikuv bo'limi Hohner M45/6 tikuv boshlarini aniq va mukammal tikuv uchun sozlaydi, ular turli talablarga javob berish uchun qalinligi 5 mm gacha tikishi mumkin. Hatto 138 * 105 mm gacha bo'lgan kichik tikuv formatlari va 470 * 310 mm gacha bo'lgan katta tikuv formatlari ham mukammal tarzda tikilishi mumkin. Ikkita simli idish kiritilgan. |
| A tayyor kitob sifatini nazorat qilish uchun bir qator aniqlash qurilmalari (1) Imzo va tiqilib qolishni aniqlash qurilmasi yo'q (Birinchi) (2) Ikkinchi tiqilib qolishni aniqlash qurilmasi (3) Uchinchi tiqilib qolishni aniqlash qurilmasi (4) To'rtinchi tiqilib qolishni aniqlash qurilmasi (5) Beshinchi tiqilib qolishni aniqlash qurilmasi (6) Oziqlantiruvchi tiqilib qolishni aniqlash moslamasining tutqich mexanizmi (oltinchi) (7) Oziqlantiruvchi zanjir tiqilib qolishini aniqlash qurilmasi (har bir oziqlantiruvchi ostida) (ettinchi) (8) Jildni oziqlantiruvchi qopqoqdan keyingi bosishda sakkizinchi tiqilib qolishni aniqlash qurilmasi (9) To'qqizinchi tiqilib qolishni aniqlash moslamasi (qalinlik detektoridan keyin tikuvdan oldin) (10) Tikuvchi boshning haddan tashqari yuklanishini aniqlash moslamasi (11) Tikishni aniqlash qurilmasi yo'q (simni aniqlash uchun) (12) Vertikal konveyer tasmasi (tikishdan keyin va kesishdan oldin) tiqilib qolishni aniqlash moslamasi (O'ninchi) (13) Gorizontal konveyer tasmasi (tikishdan keyin va kesishdan oldin) tiqilib qolishni aniqlash moslamasi (o'n birinchi).
|
| Nosozliklar uchun rad etish eshigiimzolar |
| A uch pichoqli trimmer qurilmasi T460 Uch pichoqli trimmer qurilmasi tayyor kitoblarning ko'rinishi va sifatida muhim rol o'ynaydi. Uch pichoqli trimmerni joylashuv ko'rsatkichlari bo'lgan qo'l g'ildiraklari yordamida tez va oson o'rnatish mumkin. Har bir qirqilmagan kitobning silliq uzatilishi va aniq joylashishi har bir kitobning avval oldingi kesilgan pichoq bilan, keyin esa bosh va oyoq tomonidan aniq kesilganligini ta'minlaydi. Min. Qirqimsiz kitob o'lchami (axb): 138x105 mm Maks. Qirqimsiz kitob o'lchami (axb): 470x310mm Min. Kesilgan kitob o'lchami (axb): 130x80mm Maks. Vaqtli kitob o'lchami (axb): 465x300 mm Maks. Kesilgan qalinligi: 10 mm |
| A streamyetkazib berish birligi To'g'ri kesilgan tikilgan kitoblar avtomatik ravishda yaxshi kitoblarni yig'ish stantsiyasiga o'tkaziladi. Kitoblar har bir guruh uchun kerakli miqdorga qarab alohida guruhlarga bo'linishi mumkin. |
| Hitachi havo kompressori |
| IkkiBECKER vakuum nasosis
|
*Mashina dizayni va texnik xususiyatlari ogohlantirilmasdan o'zgartirilishi mumkin.
Ishlash jarayoni quyidagicha:
1.Yig'ish joylarida buklangan imzolarni to'plang.
2.Havo pompasi havo bilan ta'minlaydi.
3.Yig'ish bo'limi imzolarni sahifa tartibiga ko'ra avtomatik ravishda kitob uzatish zanjiriga o'tkazadi.
4.Kitobni uzatish zanjiri imzolarni tikuv birligiga o'tkazadi. Shu bilan birga, imzolar foto-hujayra tekshiruvi, deflektiv tekshiruv va qalinlik o'lchovi tekshiruvi orqali alohida sahifama-bosqich tekshiriladi.
5. Imzosi oqayotgan yoki imzosi ortib ketgan, tikilmagan kitoblarni chiqindi konveyerga, tikilgan kitoblarni esa kesish moslamasiga o'tkazing.
6.Tikilgan kitoblar kesish moslamasining uchta chetida qirqiladi va ikki bosqichli yo'riqnomalar bilan ro'yxatga olinadi.
7. Kesilgan kitoblar kitobni ajratish miqdorining belgilangan qiymatiga muvofiq yetkazib beriladi.
